Счетчик активной и реактивной электрической энергии трехфазный
CE318BY R32
Счетчик активной и реактивной электрической энергии трехфазный, предназначен для измерения активной и реактивной электрической энергии, активной, реактивной и полной мощности, частоты напряжения, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока, в трехфазных четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии.
Типовые исполнения

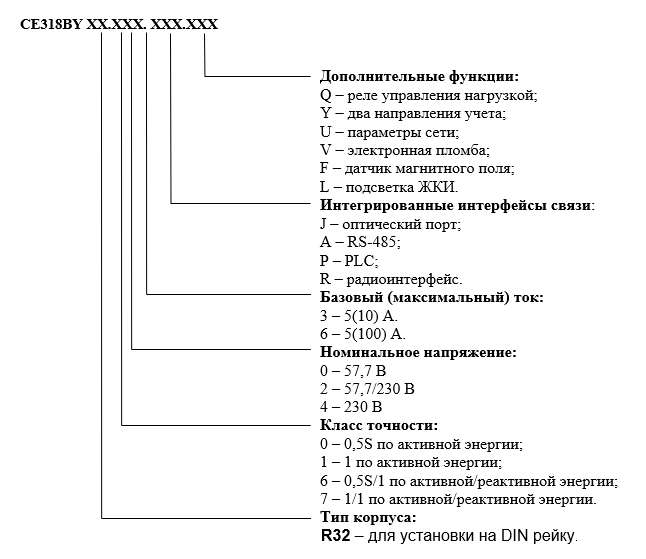

CE318BY R32.146.JA.UVFL (230В, 5(100)А, опто, RS-485)
CE318BY R32.146.JR.UVFL (230В, 5(100)А, опто, радио)
CE318BY R32.043.JA.UVFL (230В, 5(10)А, опто, RS-485)
CE318BY R32.043.JR.UVFL (230В, 5(10)А, опто, радио)
ТУ BY 690329298.010-2016
НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ
- Соответствует ГОСТ 31818.11-2012
- Соответствует ГОСТ 31819.21-2012
- Сертифицирован и внесен в Государственный реестр средств измерений под номером РБ 03 13 6052 21
ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА
- Модификация с RS-485 и радиомодемом
- Наличие оптопорта
- Контроль параметров сети
- Сохранение профилей нагрузки
- Контроль вскрытия клеммной крышки и корпуса счетчика («электронные пломбы»)
- Наличие подсветки индикатора
- Возможность просмотра накопленных показаний при отсутствии подключения к сети
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
- многотарифный учет электроэнергии;
- три варианта управления тарификацией – по событиям, внешнее и по временным зонам;
- возможность одновременного использования вариантов управления тарификацией;
- ведение ретроспективы (фиксация значений накопителей энергии до 128 суток, 40 расчетных периодов (месяцев), 10 лет – для счетчиков трансформаторного включения; фиксация значений накопителей энергии до 720 суток, 96 расчетных периодов (месяцев), 16 лет – для счётчиков прямого включения);
- ведение ретроспективы по событиям (до 20 событий);
- ведение интервальных профилей четырех каналов энергии: активной и реактивной, прямого и обратного направления;
- измерение параметров сети (частоты сети, тока по фазам, напряжения по фазам, линейных напряжений, углов между током и напряжением по фазам, углов между напряжениями фаз, коэффициента мощности по фазам, активной мощности по фазам и суммарно, реактивной мощности по фазам и суммарно, полной мощности по фазам и суммарно);
- контроль отдельных параметров сети (длительность провала напряжения, глубина провала напряжения, длительность перенапряжения, максимальное значение перенапряжения, перерывы электроснабжения);
- контроль потребляемой активной мощности на интервале интегрирования;
- контроль потребляемой мгновенной мощности;
- контроль малого потребления;
- контроль напряжения питающей сети;
- контроль потребляемых токов;
- контроль частоты сети;
- контроль последовательности фаз;
- контроль обрыва фазы;
- контроль встречного потока мощности;
- звуковой сигнал;
- сигнализация по интерфейсу;
- учет времени;
- самодиагностика;
- защита информации;
- электронные пломбы (V);
- датчик постоянного магнитного поля (F);
- журналы событий;
- механизм расширенной настройки действий по событиям, возникающим в счетчике;
- поддержка протокола обмена Smart Metering Protocol (SMP);
- сопровождение отображаемой информации OBIS-кодами;
- режим отложенного пломбирования клеммной крышки кнопкой;
- работа режима отложенного пломбирования при батарейном питании.
ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ
- Минимальная наработка на отказ — 220000 часов
- Межповерочный интервал — 8 лет
- Средний срок службы — 30 лет
- Гарантийный срок — 2 года
| Наименование характеристики | Значение параметра |
| Класс точности по активной энергии — по ГОСТ 31819.21-2012 — по ГОСТ 31819.22-2012 | 1 0,5S |
| Стартовый ток: — непосредственное включение, класс точности 1 — через трансформаторы тока, класс точности 0,5S | 0,002·Iб 0,001·Iномин |
| Базовый ток Iб, А (для счетчиков непосредственного включения) | 5 |
| Номинальный ток Iномин, А (для счетчиков трансформаторного включения) | 5 |
| Максимальный ток Iмакс, А | 10, 100 |
| Номинальное напряжение Uном, В | 3х230/400 |
| Рабочий диапазон частоты измерительной сети счетчика, Гц | от 47,5 до 52,5 |
| Полная и активная потребляемая мощность для каждой цепи напряжения, не более, В·А (Вт) | 2,5 (0,9) с радиоканалом 2,5 (0,7) с RS485 |
| Полная потребляемая мощность каждой цепью тока, не более, В·А | 0,2 |
| Диапазон температур окружающего воздуха, соответствующий нормальным условиям, °С | от 21 до 25 |
| Диапазон рабочих температур окружающего воздуха для счетчика, °С | от минус 40 до 70 |
| Постоянная счетчика, имп./(кВт·ч) или имп./(квар·ч) | от 800 до 8000 |
| Интервалы усреднения значений мощности или значений энергии, мин | 1, 3, 5, 10, 15, 30, 60 |
| Глубина хранения усредненных значений мощности или накопленной энергии, значений, значений, не менее | 6144 (для счетчиков трансформаторного включения) 12288 (для счетчиков прямого включения) |
| Число тарифов | 8 |
| Масса счетчика, кг, не более | 0,8 |
| Габаритные размеры корпуса (длина х ширина х глубина), мм, не более | 170х142х53; |
| Средняя наработка до отказа, ч, не менее | 220000 |
| Средний срок службы, лет, не менее | 30 |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007-75 | II |
| Степень защитной оболочки по ГОСТ 14254-2015 | IP51, категория 2 |
